[der Notnagel]

Die Boards mit der Bezeichnung H67 unterstützen zusätzlich Prozessoren mit integrierter Grafikeinheit.
Alle Boards benötigen LGA 1155-Prozessoren. Fehlt im Prozessor die Grafikeinheit, kann man ihn auf dem Board einsetzten, aber die onboard-Grafik-Anschlüsse sind quasi tot.
Die Boards verfügen über 4x DDR3-Speicher-Plätze für max. 16GB.
Die Boardstragen hinter H67 ein M in der Bezeichnung: Das sind alles µATX-Boards.
Sie haben alle das sogenannte Click BIOS was ich einfach EFI nenne. In meinem Deutsch: es gibt 2 EFI-Chips!! Abgerundet wird es durch die Software Winki III. In den Technischen Daten findet man auch den Hinweis auf i-Changer.
Eine hohe Audioqualtität wird durch THX TruStudio PRO erreicht

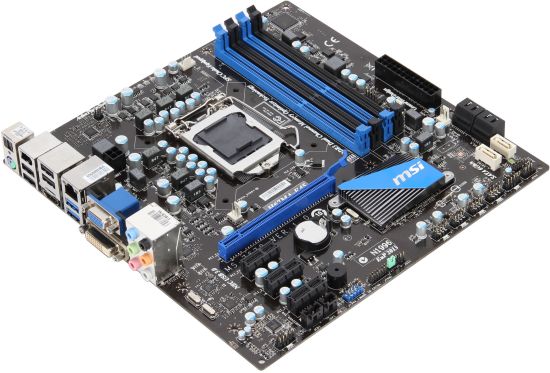

Das MSI H67MA-E45 verfügt über USB3.0, SATA III und Firewire IEEE1394.


Das MSI H67MA-ED55 ist im Moment das Leistungsstärkste Board in dieser Reihe. U.a. besitzt es USB-Anschlüsse (rot) mit Super Charger für schnellere iPod Aufladung. Die Leistung bezieht sich aber auch auf die Heatpipe und das Dual-BIOS. Für Finetuning sind die V-Check Points sehr nützlich


Das MSI H67MA-GD65 wurde zur Computex als 0A-Board gezeigt. Heute abend werde ich ein Bild davon hochladen. Das ist aber die erste Entwicklungsstufe des Boards und dürfte als final ähnlich wie das MSI H67MA-ED55 aussehen.

[der Notnagel]

color=\"#ff0000\">Sandy Bridge H67 bei MSI  vorläufige technische Daten
















Marketing Name	H67MS-E43	H67MA-E45	H67MA-ED55	H67MA-GD65
Model Name	MS-7678	MS-7678	MS-7676	MS-7676
Chipsatz	Intel H67	Intel H67	Intel H67	Intel H67
Formfaktor	µATX	µATX	µATX	µATX
BIOS	EFI 64Mb	EFI 64Mb	EFI 64Mb+64Mb	EFI 64Mb+64Mb
Speicher	4x DDR3 max. bis 16GB	4x DDR3 max. bis 16GB	4x DDR3 max. bis 16GB	4x DDR3 max. bis 16GB
Slots	1x PCI-E x16 0x PCI-E x4 3x PCI-E x1 0x PCI Slot	1x PCI-E x16 0x PCI-E x4 3x PCI-E x1 0x PCI Slot	2x PCI-E x16 0x PCI-E x4 2x PCI-E x1 0x PCI Slot	2x PCI-E x16 0x PCI-E x4 2x PCI-E x1 0x PCI Slot
CrossFireX	nein	nein	nein	ja
SLI	nein	nein	nein	nein
Military Class II	- SFC Solid CAP	- SFC Solid CAP	Hi-c CAP SFC Solid CAP	Hi-c CAP SFC Solid CAP
Kühlung	Kühlkörper	Kühlkörper	Heatpipe	Heatpipe
APS	ja	ja	ja	ja
Phasen		4	6
OC Genie II	ja	ja	ja	ja
Audio	7.1 THX	7.1 THX	7.1 THX	7.1 THX
LAN	1x GB-LAN	1x GB-LAN	1x GB-LAN	1x GB-LAN
eSATA	nein	nein	nein	nein
SATA II SATA III	4 2	4 2	4 2	4 2
USB 2.0 USB 3.0	F8 / R6 F0 / R0	F8 / R4 F0 / R2	F8 / R4 F0 / R2	F8 / R4 F0 / R2
Firewire	nein	1 / 1	1 / 1	1 / 1
Super Charger	i-Charger - -	i-Charger - -	i-Charger Snooze Charger Mobile Charger	i-Charger Snooze Charger Mobile Charger
Video	HDMI DVI VGA	HDMI DVI VGA	HDMI DVI VGA	HDMI DVI VGA
V-Check Points	nein	nein	ja	nein

[ErdbeerfeldVomHeld]

Weiß jemand, wie weit die Kühlkörper des H67MA-ED55 von der CPU entfernt sind? Ich würde nämlich gerne einen Noctua NH-D14 verbauen, das sieht aber so aus, als ob es ziemlich knapp würde.

[der Notnagel]

Was willst du auf einem µATX-Board so einen großem Kühler verbauen?
Diese H67-Boards für Prozessoren mit integrierter Grafik sind eher für kleine Gehäuse gedacht.
Hier mal ein Bild von au-ja.de mit einem anderen Board:


Wenn die Speicher zu hoch sind, gibt es Probleme. Ansonsten wird der Kühlkörper oberhalb der Boardkomponenten sitzen.

[ErdbeerfeldVomHeld]

Damit der PC leise ist

[dalex]

Also ich habe hier einen PC mit einem I3-530 mit dem Intel Kühler verbaut. Ist nach meinem empfinden unhörbar.

[ErdbeerfeldVomHeld]

Und nach meinem Empfinden sind Boxed-Kühler das nie Inzwischen gibt es aber Informationen dazu auf der Noctua-Seite.

Welche HDMI Version haben die Boards jetzt eigentlich? Die IGP unterstützt wohl HDMI 1.4 für den ganzen 3D-Krempel, auf der MSI Global Seite setht aber nur was von HDMI 1.3.
